Lake（レイク） LMXシリーズ　LMX48　オーディオシステムプロセッサー

型番：: LMX48

販売価格：: 600,000円(税込660,000円)

数量：

商品の特徴

進化した高性能オーディオシステムプロセッサー
・最大38CHのオーディオ入力と44CHのオーディオ出力を直接ルーティングできます。各チャンネルには4つのフェイルオーバーレベルを持つ16のインプットルーターから最大12チャンネルのプロセッシングアウトプットを持つLake CONTOUR(4 module) と最大8チャンネルのプロセッシングアウトプットを持つLake MESA ( 8 module) へミキシングできます。
・Lakeデジタル・オーディオ・システム・プロセッサーにより唯一無二のラウドスピーカー管理を実現。
・Lake Controllerで自由自在なスピーカーのシステムコントロールが可能。
・シーンはインプットルーターの（Input Router / Input Mixer / Dante Receiver）をシームレスで切り替え可能です。
・タッチスクリーンに最適化されたソフトウェアアプリケーション。
・フロントパネル、Lake Controller、またはカスタムメイドのスイッチングデバイスを介して内部GPIポートを介してシーンをスムーズに呼び出せます。
・『Iso-Floatグランドアイソレーション』を備えたNeutrik XLRの4CHアナログインプット / 8CHアナログアウトプットを搭載。
・最大192 kHzのサンプリングレートを持つ４CH AES3インプット / 8CH AES3アウトプットを搭載。
・RJ45ポートは5つ搭載し、8 x 8チャンネルのDante/AES67インターフェースと、Lake ControllerおよびDante Controllerソフトウェアを介したリモート設定に対応しております。 PoE+ポートを１つ搭載しており、独立したコントロールポートで運用可能です。
・2つのRJ45ポートは、AES50のプロトコルでそれぞれ個別のインターフェースを備えております。
・GPIに対応するRJ45ポートを搭載。
・75 Ohmターミネーション選択可能2つのWordclock I/Oを搭載したBNC入力端子。
・A/D-D/Aの24bit変換と96kHzの内部サンプリングレート。
・8種類のクロックソース。( WordClock ,Dante ,AES50(A) ,AES50(B) ,AES1(In1+2) ,AES2(In3+4) ,Internal88.2kHz ,Internal96kHz )
・高コントラストのフルカラーIPSディスプレイ。6つのダイナミックボタンとナビゲーション用ロータリーエンコーダ。
・フロントパネルからアクセス可能な専用モジュール入力および出力ミュートボタンとLEDメーター。
・ツアーリング向けの堅牢な1Uラックマウント。
・100つのユーザーフレームプリセットにより、シンプルで効率的なシステム構成とセットアップが可能。
・IECロッキングコネクターに対応した冗長化したユニバーサル電源に対応。

■仕様
＜フロントパネルインターフェイス＞
　・ディスプレイ：フルカラーIPS（320×210)
＜Lake 機能＞
　・モジュールコンフィグレーション：4 x Contour 8 x MESA もしくは、2 x Cntour / 4 x MESA
　・プロセッシングチャンネル：Contour x 12 , MESA x 8 Contour / MESA x 10
＜オーディオパフォーマンス＞
　・内部クロック：96 kHz
　・ディレイ：
　　AESイン96 kHz-AESアウト96 kHz ：0.871 ms
　　アナログインアナログアウト：1.036 ms
　　アナログイン-AESパススルーアウト 96kHz：0.143mss
＜アナログ＞
　・入出力： 4チャンネル入力、8チャンネル出力（AES3と共有）
　・ダイナミックレンジ（インプット）：126 dB
　・ダイナミックレンジ（アウトプット）：116 dB
　・最大入力レべル：+26 dBu
　・最大出力レベル：+21 dBu
＜AES3/EBU サンプルレートコンバーター(SRC)＞
　・入出力：4チャンネル入力、8チャンネル出力（アナログと共有）
　・対応サンプルレート：44.1 kHz, 48 kHz, 88.1 kHz, 96 kHz, 176.4 kHz, 192 kHz (I/O は個別に選択可能)
＜内部クロック＞
　・オシレータータイプ/シンクロナイゼーション：高品質VCXOクロック（Danteマスター/スレーブクロック）/ Danteネットワークと自動同期
　・サンプルレートコンバーター：入力毎にオプションSRC
　・ワードクロック：内部クロック同期、任意クロックを出力
＜Dante（オーディオネットワーク）＞
　・トポロジー：Brooklyn 3
　・インプット（AES67と共有）：8
　・アウトプット（AES67と共有）：8
　・対応サンプルレート：48 kHz , 96kHz
＜AES67（オーディオネットワーク）＞
　・インプット（Danteと共有）：8
　・アウトプット（Danteと共有）：8
　・対応サンプルレート：48 kHz
＜AES50（オーディオネットワーク）＞
　・インターフェイス：2 x AES インターフェイス
　・インプット：最大96チャンネルの中から24チャンネルを個別に選択可能
　・アウトプット：24チャンネル
　・対応サンプルレート：48 kHz, 96 kHz
＜GPIO＞
　・インプット：4
　・アウトプット：n/a
　・ソフトウェア設定可能な入力制御：
　　スタンバイ、ミュート、デュアルプリセットリコール、シーンプリセットリコール、Force設定（インプットプライオリティー）
＜主電源＞
　・電源：2 x IECインレット
　・公称電圧：100 VAC 50 / 60Hz
　・消費電力：最大80W

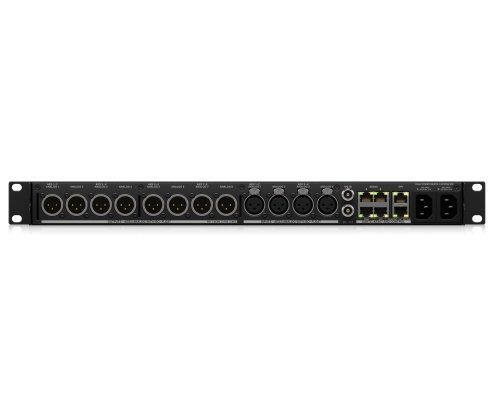

＜リアパネルインターフェイス＞
　・アナログインプット及びアウトプット：4 x 8 （入出力をアナログまたはAES3動作に設定可能）
　・AES3インプット及びアウトプット：2 x 4 （入出力をアナログまたはAES3動作に設定可能）
　・イーサネット（Dante, AES67及びコントロール）：自動切替 100/1000 オートアップリンク、3x RJ45コネクタ―
　・イーサネット PoE+ （コントロールのみ）：自動切替 100/1000 オートアップリンク、1x RJ45コネクタ― PoE+(802.3at)出力
　・AES50：2 x RJ45コネクター
　・GPIO：1 x RJ45 GPI
　・Word Clock インプット/アウトプット：2 x BNC ターミネーションは選択可能
　・電源：2 x インターロック式3ピン IECケーブル
＜寸法・質量＞
　・寸法（W x H x D）：483 x 44 x 405 mm
　・質量：5.1 kg
